PMF730 低压综合保护测控装置

PMF730 低压综合保护测控装置集保护、测量、控制、通讯为一体，与框架断路器、塑壳断路器、接触器、软启动器等低压电器配合，可取代时间继电器、中间继电器、电压继电器、电流继电器、各种电力仪表、指示灯、按钮、可编程控制器(PLC) 及变送器等多种分立元件。该产品的使用简化了传统的电动机二次控制保护电路，提供了完善的电动机控制和保护措施，作为智能化终端还可实现基于多种总线方式的通讯组网，实现了分散控制保护和集中管理。控制器的应用缩短了工程周期，极大的提高了设计与生产效率，同时降低了用户现场调试和维护工作量，是智能化MCC 和PC 的理想选择。
● 该装置适用于额定频率 50Hz、额定电压至 690VAC、额定电流至 820A 的电动机应用场所。
● 该产品采用模块化设计，主体、专用电流互感器及显示模块分体安装，产品体积小，结构紧凑，安装方便，在 1/4 模数及以上各种抽屉柜中可直接安装使用。

性能特点：

● 采用 32 位嵌入式处理器，具备强大的数据处理能力；
● 提供 Profibus DP / RS485(Modbus) 现场总线接口，为用户提供完善的组网方案；
● 实现电动机回路的三相电流、接地/ 漏电电流、电流不平衡率、三相线电压、频率、功率因数、有功功率、无功功率、有功电度等多种电参数的测量；
● 故障录波功能，记录故障发生时的相关信息；
● 可选配2 路4 ～ 20mA 输入；
● 人机接口界面友好、操作简便，维护管理方便，通过显示模块或通讯软件可以检测各个电参量、电动机运行状态、故障信息、停车次数等参数；
● 宽电源设计，交流或直流通用。

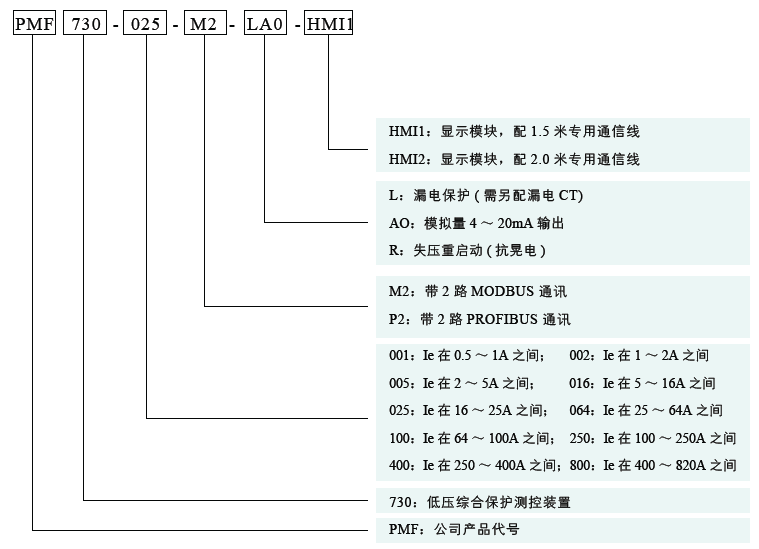

型号说明

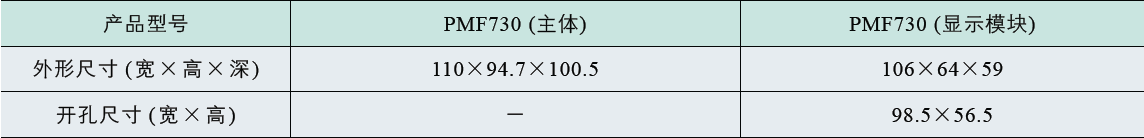

安装开孔与外形尺寸

( 单位： mm)

订货时应指明：
● 产品型号、名称、订货数量；
● 电压等级、额定电流、是否需要通讯、工作环境；

● 特殊的功能要求。
